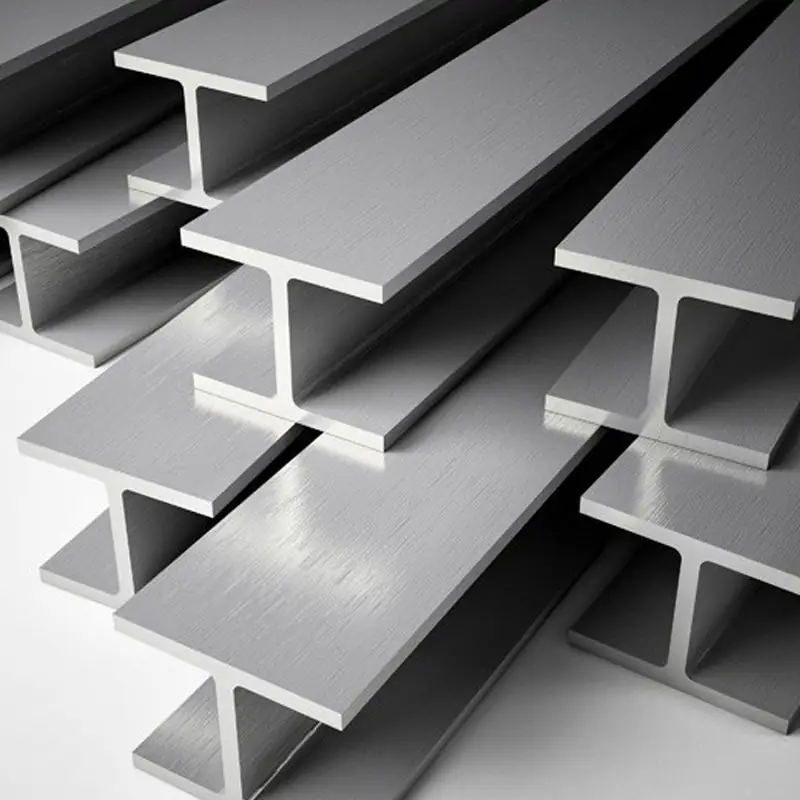

Viga H de Acero

Vigas laminadas en caliente con sección en forma de "H", de calidad estructural, para estructuras metálicas, edificios y puentes grúas. Envíanos tu requerimiento y recibe tu cotización el mismo día.

Armar mi pedido Escribir por WhatsApp

+10 añosabasteciendo acero a constructoras, industria y ferreterías
Fabricación propiade mallas olímpicas y electrosoldadas galvanizadas
Todo el Perúdespacho en Lima y envío a provincias por la agencia que elijas
El mismo díate respondemos con precio y disponibilidad

Especificaciones técnicas

DESCRIPCION DEL PRODUCTO

Producto laminado en caliente con sección en forma de "H" (con alas paralelas), de calidad estructural en cumplimiento con las normas ASTM A36, ASTM A572 Grado 50 o la ASTM A992. Asimismo, pueden presentarse en calidad dual.

USOS:

En la fabricación de estructuras metálicas, edificios, puentes grúas, estructuras en general, etc.

NORMAS TÉCNICAS:

Composición Química y Propiedades Mecánicas: ASTM A36/A36M, ASTM A572/A572M, ASTM A992/A992M.

Tolerancia Dimensional: ASTM A6 /A6M.

PROPIEDADES MECANICAS

NORMA TECNICA	F	R	A	NORMA EQUIVALENTE
NORMA TECNICA	Kg/mm2	Kg/mm2	%	NORMA EQUIVALENTE
ASTM A-36	25.3 min	41min	20 min	JIS G-3101 SS400
ASTM A-572 GR 50	35.2 min	46min	18 min	DIN 17100 St 52.3
ASTM A-992	35.2 min	46min	18 min	JIS G-3106 SM490

PRESENTACIÓN:

Se comercializan en barras de 20, 30 y 40 pies.

TABLA DE DIMENSIONES Y PROPIEDADES

DESIGNACION pulg x lb/pie *	AREA DE SECCION A	ALTURA d	ALA		ESPESOR ALMA tw	PESO Kg/m	EJE X - X			EJE Y - Y
	AREA DE SECCION A	ALTURA d	ANCHO bf	ESPESOR tf	ESPESOR ALMA tw		I	S	r	I’	S’	r’
	Pulg.²	Pulg.	Pulg.	Pulg.	Pulg.		Pulg.⁴	Pulg.³	Pulg.	Pulg.⁴	Pulg.³	Pulg.
4 x 13	3.83	4.16	4.060	0.345	0.280	19.35	11.3	5.46	1.72	3.86	1.90	1.00
6 x 9	2.68	5.90	3.940	0.215	0.170	13.39	16.4	5.56	2.47	2.20	1.11	0.905
6 x 12	3.55	6.03	4.000	0.280	0.230	17.86	22.1	7.31	2.49	2.99	1.50	0.918
6 x 15	4.43	5.99	5.990	0.260	0.230	22.32	29.1	9.72	2.56	9.32	3.11	1.46
6 x 16	4.74	6.28	4.030	0.405	0.260	23.81	32.1	10.20	2.6	4.43	2.20	0.967
6 x 20	5.87	6.20	6.020	0.365	0.260	29.76	41.4	13.40	2.66	13.30	4.41	1.50
6 x 25	7.34	6.38	6.080	0.455	0.320	37.20	53.4	16.70	2.7	17.10	5.61	1.52
8 x 10	2.96	7.89	3.940	0.205	0.170	14.88	30.80	7.81	3.22	2.09	1.06	0.841
8 x 15	4.45	8.11	4.015	0.315	0.245	22.32	48.0	11.80	3.29	3.41	1.70	0.876
8 x 18	5.26	8.14	5.250	0.330	0.230	26.79	61.9	15.20	3.43	7.97	3.04	1.23
8 x 21	6.16	8.28	5.270	0.400	0.250	31.25	75.3	18.20	3.49	9.77	3.71	1.26
8 x 24	7.08	7.93	6.495	0.400	0.245	35.72	82.8	20.90	3.42	18.30	5.63	1.61
8 x 28	8.25	8.06	6.535	0.465	0.285	41.67	98.0	24.30	3.45	21.70	6.63	1.62
8 x 31	9.13	8.00	7.995	0.435	0.285	46.13	110.0	27.50	3.47	37.10	9.27	2.02
8 x 35	10.30	8.12	8.020	0.495	0.310	52.09	127.0	31.20	3.51	42.60	10.60	2.03
8 x 40	11.70	8.25	8.070	0.560	0.360	59.53	146.0	35.5	3.53	49.10	12.20	2.04
8 x 48	14.10	8.50	8.110	0.685	0.400	71.43	184.0	43.30	3.61	60.90	15.00	2.08
10 x 17	4.99	10.11	4.010	0.330	0.240	25.30	81.9	16.20	4.05	3.56	1.78	0.845
10 x 19	5.62	10.2	4.02	0.395	0.250	28.3	96.3	18.8	4.14	4.29	2.14	0.87
10 x 22	6.49	10.17	5.750	0.360	0.240	32.74	118.0	23.20	4.27	11.40	3.97	1.33
10 x 26	7.61	10.33	5.770	0.440	0.260	38.69	144.0	27.90	4.35	14.10	4.89	1.36
10 x 30	8.84	10.47	5.810	0.510	0.300	44.64	170.0	32.40	4.38	16.7	5.75	1.37
10 x 33	9.71	9.73	7.960	0.435	0.290	49.11	170.0	35.00	4.19	36.60	9.20	1.94
10 x 39	11.5	9.92	7.99	0.530	0.315	58.0	209.0	42.1	4.27	45.0	11.3	1.98
10 x 42 HP	12.40	9.70	10.075	0.420	0.415	62.50	210.0	43.4	4.13	71.70	14.20	2.41
10 x 45	13.30	10.10	8.020	0.620	0.350	66.97	248.0	49.10	4.33	53.40	13.30	2.01
10 x 49	14.40	9.98	10.000	0.560	0.340	72.92	272.0	54.60	4.35	93.40	18.70	2.54
10 x 54	15.80	10.1	10.00	0.615	0.370	80.40	303.0	60.0	4.37	103.0	20.60	2.56
10 x 60	17.60	10.22	10.080	0.680	0.420	89.29	341.0	66.70	4.39	116.00	23.00	2.57
10 x 68	19.9	10.4	10.1	0.770	0.470	101.2	394.0	75.7	4.44	134.0	26.4	2.59
12 x 19	5.57	12.16	4.000	0.350	0.235	28.28	130.0	21.30	4.82	3.76	1.88	0.822
12 x 26	7.65	12.22	6.490	0.380	0.230	38.69	204.0	33.4	5.17	17.30	5.34	1.51
12 x 30	8.79	12.34	6.520	0.440	0.260	44.64	238.0	38.6	5.21	20.30	6.24	1.52
12 x 35	10.30	12.50	6.560	0.520	0.300	52.09	285.0	45.6	5.25	24.50	7.47	1.54
12 x 40	11.80	11.94	8.005	0.515	0.295	59.53	310.0	51.9	5.13	44.10	11.00	1.93
12 x 45	13.1	12.1	8.05	0.575	0.335	67.0	348.0	57.7	5.15	50.0	12.4	1.95
12 x 53	15.60	12.06	9.995	0.575	0.345	78.87	425.0	70.6	5.23	95.80	19.20	2.48
12 x 53 HP	15.50	11.78	12.045	0.435	0.435	78.87	393.0	66.8	5.03	127.00	21.10	2.86
12 x 58	17.0	12.2	10.0	0.640	0.360	86.4	475.0	78.0	5.28	107.0	21.4	2.51
12 x 65	19.10	12.12	12.000	0.605	0.390	96.73	533.0	87.9	5.28	174.00	29.10	3.02
12 x 72	21.10	12.25	12.040	0.670	0.430	107.10	597.0	97.4	5.31	195.00	32.40	3.04
12 x 79	23.20	12.38	12.080	0.735	0.470	117.60	662.0	107.0	5.34	216.00	35.80	3.05
12 x 87	25.6	12.5	12.10	0.810	0.515	129.5	740.0	118.0	5.38	241.0	39.7	3.07
12 x 96	28.2	12.7	12.2	0.900	0.550	143.0	833.0	131.0	5.44	270.0	44.4	3.09
12 x 120	35.2	13.1	12.3	1.11	0.710	178.6	1070.0	163.0	5.51	345.0	56.0	3.13
14 x 22	6.49	13.74	5.000	0.335	0.230	32.74	199.0	29.0	5.54	7.00	2.80	1.04
14 x 26	7.69	13.9	5.03	0.420	0.255	38.7	245.0	35.3	5.65	8.91	3.55	1.08
14 x 30	8.85	13.84	6.730	0.385	0.270	44.64	291.0	42.0	5.73	19.60	5.82	1.49
14 x 34	10.00	13.98	6.745	0.455	0.285	50.60	340.0	48.6	5.83	23.30	6.91	1.53
14 x 38	11.20	14.10	6.770	0.515	0.310	56.55	385.0	54.6	5.87	26.70	7.88	1.55
14 x 43	12.60	13.66	7.995	0.530	0.305	63.99	428.0	62.7	5.82	45.20	11.30	1.89
14 x 48	14.10	13.79	8.030	0.595	0.340	71.43	485.0	70.3	5.85	51.40	12.80	1.91
14 x 53	15.60	13.92	8.060	0.660	0.370	78.87	541.0	77.8	5.89	57.70	14.30	1.92
14 x 61	17.90	13.89	9.995	0.645	0.375	90.78	640.0	92.2	5.98	107.00	21.50	2.45
14 x 68	20.00	14.04	10.035	0.720	0.415	101.20	723.0	103.0	6.01	121.00	24.20	2.46
14 x 74	21.80	14.17	10.070	0.785	0.450	110.10	796.0	112.0	6.04	134.00	26.60	2.48
14 x 82	24.10	14.31	10.130	0.855	0.510	122.00	882.0	123.0	6.05	148.00	29.30	2.48
14 x 90	26.50	14.02	14.520	0.710	0.440	133.90	999.0	143.0	6.14	362.0	49.90	3.7
16 x 26	7.68	15.69	5.500	0.345	0.250	38.69	301.0	38.4	6.26	9.59	3.49	1.12
16 x 31	9.13	15.9	5.53	0.440	0.275	46.2	375.0	47.2	6.41	12.4	4.49	1.17
16 x 36	10.60	15.86	6.985	0.430	0.295	53.57	448.0	56.5	6.51	24.50	7.00	1.52
16 x 40	11.80	16.01	6.995	0.505	0.305	59.53	518.0	64.7	6.63	28.90	8.25	1.57
16 x 45	13.30	16.13	7.035	0.565	0.345	66.97	586.0	72.7	6.65	32.80	9.34	1.57
16 x 50	14.7	16.3	7.07	0.630	0.380	74.4	659.0	81.0	6.68	37.2	10.5	1.59
16 x 57	16.80	16.43	7.120	0.715	0.430	84.83	758.0	92.2	6.72	43.10	12.10	1.6
16 x 67	19.6	16.3	10.2	0.665	0.395	99.7	954.0	117.0	6.96	119.0	23.2	2.46
16 x 77	22.6	16.5	10.3	0.760	0.455	114.6	1110.0	134.0	7.00	138.0	26.9	2.47
18 x 35	10.30	17.70	6.000	0.425	0.300	52.09	510.0	57.6	7.04	15.30	5.12	1.22
18 x 40	11.80	17.90	6.015	0.525	0.315	59.53	612.0	68.4	7.21	19.10	6.35	1.27
18 x 46	13.5	18.1	6.06	0.605	0.360	68.5	712.0	78.8	7.25	22.5	7.43	1.29
18 x 50	14.70	17.99	7.495	0.570	0.355	74.41	800.0	88.9	7.38	40.10	10.70	1.65
18 x 55	16.20	18.11	7.530	0.630	0.390	81.85	890.0	98.3	7.41	44.90	11.90	1.67
18 x 60	17.6	18.2	7.56	0.695	0.415	89.3	984.0	108.0	7.47	50.1	13.3	1.68
18 x 65	19.10	18.35	7.590	0.750	0.450	96.73	1070.0	117.0	7.49	54.80	14.40	1.69
18 x 76	22.30	18.21	11.035	0.680	0.425	113.10	1330.0	146.0	7.73	152.00	27.60	2.61
18 x 86	25.30	18.39	11.090	0.770	0.480	128.00	1530.0	166.0	7.77	175.00	31.60	2.63
18 x 106	31.1	18.7	11.2	0.940	0.590	157.8	1910.0	204.0	7.84	220.0	39.4	2.66
18 x 158	46.3	19.7	11.3	1.44	0.810	235.2	3060.0	310.0	8.12	347.0	61.4	2.74
21 x 44	13.00	20.66	6.500	0.450	0.350	65.48	843.0	81.6	8.06	20.70	6.36	1.26
21 x 62	18.30	20.99	8.240	0.615	0.400	92.27	1330.0	127.0	8.54	57.50	13.90	1.77
21 x 68	20.00	21.13	8.270	0.685	0.430	101.20	1480.0	140.0	8.6	64.70	15.70	1.8
21 x 73	21.50	21.24	8.295	0.740	0.455	108.60	1600.0	151.0	8.64	70.60	17.00	1.81
24 x 55	16.20	23.57	7.005	0.505	0.395	81.85	1350.0	114.0	9.11	29.10	8.30	1.34
24 x 62	18.2	23.7	7.04	0.590	0.430	92.3	1550.0	131.0	9.23	34.5	9.80	1.38
24 x 68	20.10	23.73	8.965	0.585	0.415	101.20	1830.0	154.0	9.55	70.40	15.70	1.87
24 x 76	22.40	23.92	8.990	0.680	0.440	113.10	2100.0	176.0	9.69	82.50	18.40	1.92
24 x 84	24.70	24.10	9.020	0.770	0.470	125.00	2370.0	196.0	9.79	94.40	20.90	1.95
24 x 94	27.70	24.31	9.065	0.875	0.515	139.90	2700.0	222.0	9.87	109.00	24.00	1.98
24 x 104	30.60	24.06	12.750	0.750	0.500	154.80	3100.0	258.0	10.1	259.00	40.70	2.91
24 x 117	34.40	24.26	12.800	0.850	0.550	174.10	3540.0	291.0	10.1	297.00	46.50	2.94
27 x 84	24.80	26.71	9.960	0.640	0.460	125.00	2850.0	213.0	10.7	106.00	21.20	2.07
27 x 114	33.6	27.3	10.1	0.930	0.570	169.7	4080.0	299.0	11.0	159.0	31.5	2.18

Cotizar viga H por WhatsApp

Fotos reales

Material de nuestro almacén, carga y despacho. Toca una foto para verla en grande.

Cómo comprar

Arma tu pedido
Elige productos, medidas y cantidades aquí, o escríbenos lo que necesitas.
Recibe tu cotización
Te respondemos el mismo día por WhatsApp, correo o llamada, con precio y disponibilidad.
Confirma
Paga por transferencia bancaria a la cuenta corriente de la empresa u otro medio según convenio comercial. Consulta las opciones de pago.
Recibe tu material
Despacho en Lima o envío a provincias por la agencia que elijas.

Preguntas frecuentes

¿Cuál es el precio de la viga H?

Depende de la designación, el largo y la cantidad. Envíanos tu requerimiento y te cotizamos el mismo día.

¿Qué medidas tienen?

Revisa la tabla de especificaciones técnicas de esta página. Si necesitas otra medida, indícanos cuál y te confirmamos disponibilidad.

¿Hacen envíos a provincia?

Sí. Despachamos en Lima y enviamos a provincias a través de la agencia que elijas.

¿Hay pedido mínimo?

No. Atendemos pedidos desde una unidad.
